日本AVIO公司(总公司:东京都,总经理: 秋津 胜彦)发布了便携式红外热像仪VGA系列中采集速度达120 Hz的产品InfReC R550系列。成为采集速度快的热像仪。
近年来，随着信息设备的快速发展，小型、高性能的零部件不断增加，以智慧城市和自动驾驶车辆为代表的物联网，以及各种各样的高性能机器正在增加。高效耐用的零部件成为重要的关键。
本产品是便携式红外热像仪实现了抓拍120 Hz高速采集,成为采集速度快的热像仪。在目前只有昂贵的制冷型式的高规格红外热像仪能够实现检测快速元器件的过负荷试验的温度分析和激光焊接时溅射的发生及对周围的热影响，但是现在R550热像仪也可高速检测到，得益于高信赖的产品制造。
另外,本产品同样具有2000℃高温的测量模式，微距、望远、广角扩展等多种镜头可供选择用于合适的温度计测。
由于红外热像仪可以使物体表面的温度可视化，所以不仅可以进行特定部件(地方)的发热测量，也可以捕捉发热源对附件零部件的热影响及热积累。
主要的特点：
1．通过120Hz高速采集，可瞬间测量温度的变化(R550- Pro)
通过该设备实现120Hz速度的采样，通常只有高规格冷却型红外热像仪才能测量到以下应用的确认和分析也成为可能。
·部品的过负荷试验的温度评估和分析(对应小型装置的高速热变化)
·激光焊接和电阻焊时的溅射过程的确认及对周围的热影响分析

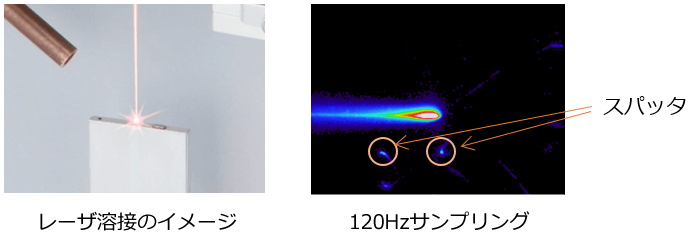

激光焊接的图像/ 120Hz采样
2．120万像素的高分辨率，提高了对产品缺陷的检测率
实现640(H)×480(V)像素,0.025℃(at30℃,S/N改善)的温度分辨率。细小的温差变化清晰明了，从而提高了对非破坏检查中缺陷的检测。
另外，通过多幅超分辨率处理的120万像素(1280×960像素)的高分辨率，能够更细微地拍摄搭载了微器件的基板的温度分布。并且，装备了500万像素的可视图像和热图像的比较的合成模式，有助于制定研究成果和报告书。
3．通过外部触发可以自动记录视频(R550- Pro)

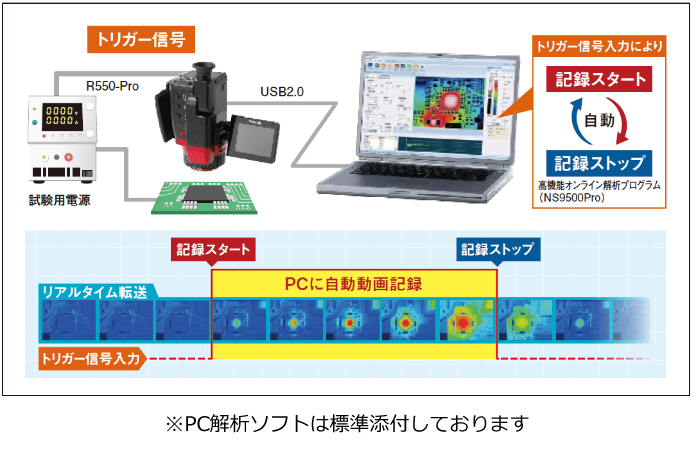

通过向机体输入外部触发信号，PC的解析软件能自动地开始记录。因为不用I/O设备可以实现系统配置，所以可以简单地进行与测试设备和现场设备联动的数据记录。最适合以模具监视为主的制造生产线的温度监测。
电脑分析软件
4．根据用途有3种模式可以选择
■全功能R&D应用模式
R550-Pro:
·测量温度范围-40 ~ + 2000℃
·适合用于对时间系列数据进行测量的R&D领域和热变化的快速微小电子部件、金属焊接等高温测量。
■R&D、设备诊断模式
R550:
·测量温度范围-40 ~ + 650℃
·将目前的热像仪的500℃上限温度提高到650℃，可以用于耐热涂料(600℃的材料很多)和高温加热器(500 ~ 600℃)的评价试验和运用。另外，也适合位于高空的电气设备和工厂配管等的点检。
■建筑物诊断模式
R550S:
·测量温度范围-40 ~ + 120℃
·混凝土结构物和建筑物外墙的剥离诊断检测。
5．各种各样的红外镜头可供选择。

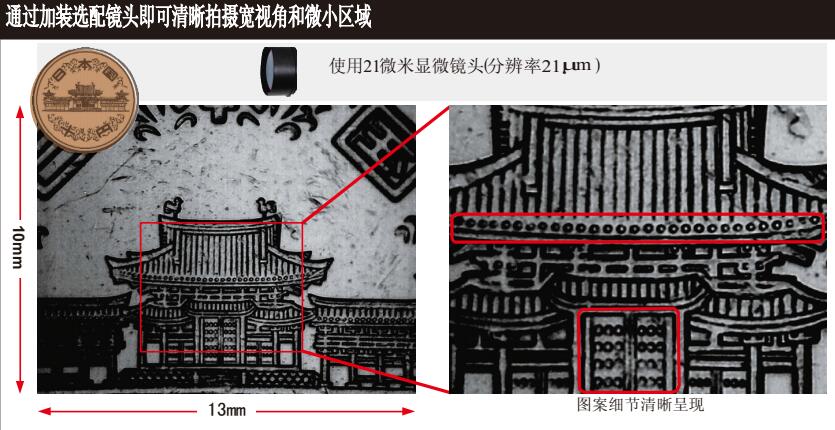

2X望远镜头、2X广角镜头、3X广角镜头、21µm微距镜头、52µm微距镜头等。
基本性能 | 機能 | R550-Pro | R550 | R550S |
传感器 | 焦平面非冷却型传感器 8~14μm | |||
测量波长 | ||||
测温范围 | ﹣40°C~2000°C | ﹣40°C~650°C | -40℃～120℃ | |
热灵敏度 | 0.025°C at 30°C (S/N改善時) |
| ||
测温精度 | ±1C°*1 | |||
帧频 | 30Hz/60Hz *2/120Hz *3 | 30Hz | ||
传感器像素 | 640(H)x480(V)画素 | |||
记录像素 | 標準時:640(H)X480(V)画素 超解像時(SRE--K):1280(H)x960(V)画素*4 | |||
视场角 | 32(H)24(V)(使用标准镜头时) | |||
空间分辨率 | 標準時:0.87mrad 超解像時(SRE-K):0.58mrad相当*5 | |||
对焦距离 | 10cm~∞(使用标准镜头时) *6 | |||
对焦方式 | 自动/手动 | |||
画像表示 | 自动功能 | 自动调整色带/自动对焦/全自动 | ||
调色板 | 7种配色(彩虹色/辉度彩色/高温白色/高温黑色等) | |||
色阶 | 256/32/16/8色阶 | |||
可见光相机 | CMOS 500万画素 | |||
显示 | 左右并列、画中画、融合显示 | |||
数码变焦 | 18倍连续数码变焦(可滚动显示)、网格线显示、9张缩略图显示(回放存储图片时) | |||
画质改善 | 降噪处理、平均化处理(带消除残影功能)、边缘强调处理 | |||
計測機能 | 可设置的测量点 | 10个任意可动点、温度点自动搜索(最高、最低)、两点间温度差 | ||
可设置的测量区域 | 5个任意区域、显示各区域内的最高、最低、平均温度 | ﹣ | ||
线上的温度走势 | 水平/垂直水平十垂直 | |||
报警功能 | 声音提示、文字提示、颜色提示(ISO)、报警历史记录 | |||
报警信号输出 | ﹣ | |||
温度校正功能 | 辐射率校正、环境背景温度校正、距离校正 |
| ||
温度漂移校正 | ﹣ | |||
辐射率校正功能 | 多点辐射率独立设定功能、物质辐射率表 |
| ||
辐射率逆计算功能 | ﹣ | |||
記錄出力 | 记录媒体 | SD卡、对应SDHC标准 | ||
数据格式 | 静态图片:带温度数据的JPEG、14bit(同时记录可视画像);视频:SVX(专用格式、带温度数据) | |||
记录内容 | 静态图片:带温度数据的JPEG、14bit(同时记录可视画像) | |||
超解像模式 | O | |||
全景合成模式 | 水平方向约100°C/垂直方向约75°C | |||
SD卡视频记录 | 最大3Hz | ﹣ | ||
定时间隔记录 | 3秒~60分间隔，可视像同时记录 | |||
外部信号触发记录 | O | ﹣ | ||
语音备注 | 30秒 | |||
文字备注 | 最多128字(存储在SD卡的热图像内) |
| ||
外部接口 |
| |||
USB2.0 |
| |||
数据传输 | 有 | |||
实时画面传输 | 熱画像:最大30Hz、可視画像同時記錄*7 | |||
Windwing耘送 | 熱画像 | ﹣ | ||
自動記錄機能 | 外部触发信号的自动拍摄功能 | ﹣ | ||
视频输出 | NTSC/ PAL | |||
报警信号输出 | 無電压接点信号 | ﹣ | ||
外部触发信号输入 | 脉冲信号 | ﹣ | ||
其他 | 显示器 | 3.5英寸液晶显示屏(可旋转、可调亮度)；液晶取景器(可调角度) |
| |
辅助拍摄功能 | 有线遥控器、邀光指示器(红色CLASS2、符合PSC标准)、LED灯 |
| ||
工作环境温度/湿度 | 15°C~50°C， 90%BH | |||
仪器存放温度/湿度 | 40°C~70°C， 90%BH | |||
振动、冲击 | 29.4m/sec2(3G)、294m/sec2(30G) | |||
EMC | 符合CE标准(CLASSA) | |||
防尘防水构造 | IP54 | |||
电池续航时间 | 2.5小时 | |||
AC電源 | AC100V~240V、50/60Hz | |||
外形尺寸 | 約121mm(H)*105mm(W)*195mm(D)不计突起部分 | |||
重量 | 1.3Kg包括电池 | |||
标准附属品 | 硬箱*1、SD卡*1、电池*1、有线遥控器*1、USB线*1、操作手册*1、手持带*1、背带*1、镜头盖*1、免费软件CD-ROM*1 | |||
标准附属软件 | InfReCAnalyzer NS9500 Pro for R550 | InfReC Analyzer NS9500 Std for R550/R550S | ||
*1环境温度:20 ~ 30℃ (除此之外:±2%或±2)
*2 windowing模式w1(640×240)设定时的帧速率
*3 windowing模式w2(640×120)设定时的帧速率
*4 静止画的对应
*5 根据手震等的效果的特征的提取，在适当地实施多图像的合成处理的情况下的效果。
*6 温度精度的保证范围为30厘米~∞
*7 30hz传送仅传送热图像。有可视图像的传输速度是15hz
